매달린 바구니의 구조

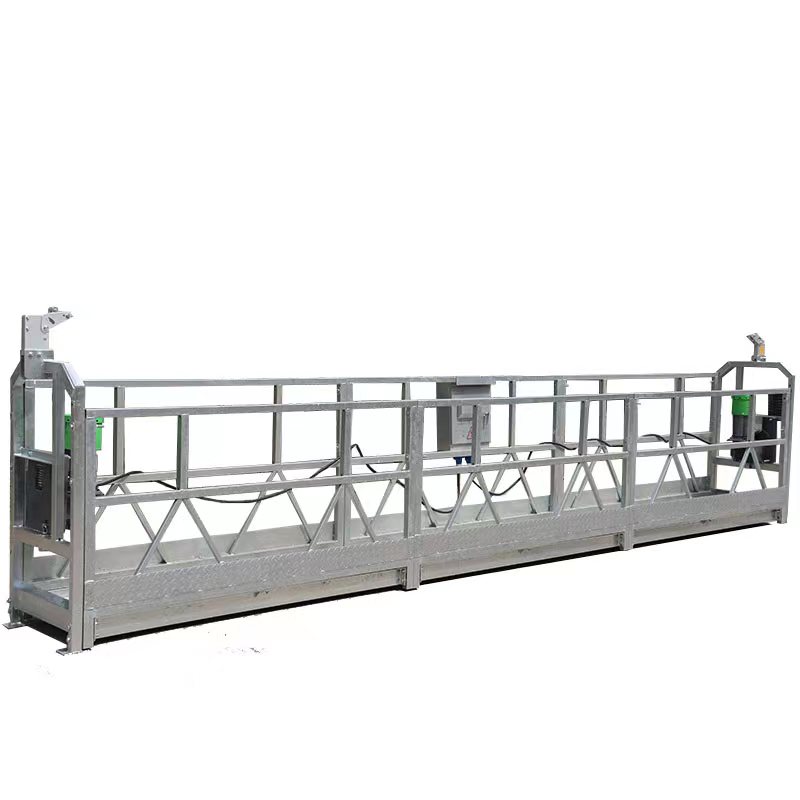

(A) 서스펜션 플랫폼

서스펜션 플랫폼은 건설 인력의 작업장으로, 높고 낮은 난간, 바스켓 바닥 및 호이스트 장착 브래킷 네 부분이 볼트로 결합되어 있습니다.

(B) 리프팅 기계

호이스트는 서스펜션 플랫폼의 동력 부분으로 전기 등반 구조를 채택합니다.

호이스트는 전자기 브레이크 3상 비동기 모터에 의해 구동되며, 이는 한 쌍의 터빈 웜 기어 및 기어에 의해 감속되어 와이어 로프 컨베이어 메커니즘을 구동하여 호이스트가 작업 와이어 로프를 따라 위아래로 움직이게 하여 구동합니다. 위아래로 움직일 수 있는 호이스트.

작업용 와이어 로프가 위아래로 움직이며 서스펜션 플랫폼이 위아래로 움직입니다.

(C) 안전 잠금 장치

안전 잠금 장치는 서스펜션 플랫폼의 안전 보호 장치로, 작업 와이어 로프가 갑자기 부러지거나 서스펜션 플랫폼이 특정 각도로 기울어지면 안전 와이어 로프를 자동으로 신속하게 잠글 수 있습니다.

서스펜션 플랫폼이 떨어지거나 계속 기울어지지 않도록 안전 와이어 로프를 신속하게 잠급니다.

(D) 서스펜션 구조.

서스펜션 메커니즘은 건물 상부에 와이어 로프를 통해 서스펜션 플랫폼 장치를 매달아 놓도록 설정됩니다.

(E) 전기 제어 상자

전기 제어 상자는 서스펜션 플랫폼 구성 요소의 움직임을 제어하는 ​​데 사용되며 주요 구성 요소는 절연 보드, 범용 조향 스위치, 전원 표시기에 장착됩니다. 시작 버튼과 비상 정지 버튼 장치 박스 보드 도어 플레이트.
